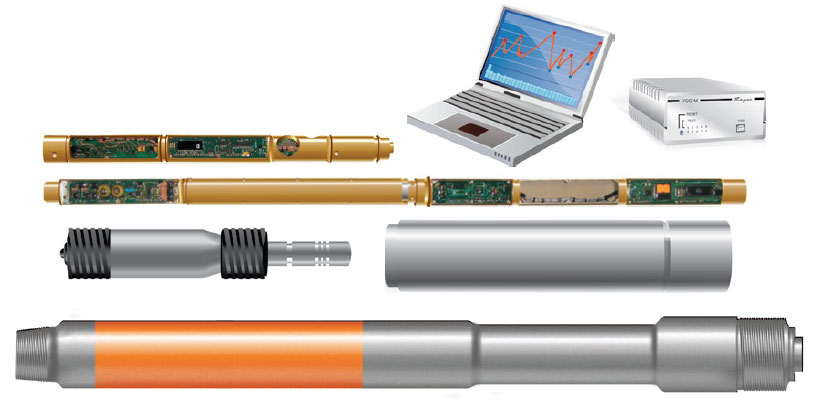

Забойные телеметрические системы типа ЗТС /ЗТСГ

Забойные телеметрические системы типа ЗТС /ЗТСГ



Забойная Телеметрическая Система

с электромагнитным/гидравлическим каналом связи (ЗТС/ЗТСГ) предназначена для обеспечения проводки и оперативного управления бурением наклонно-направленных, горизонтальных скважин и боковых стволов. Применение ЗТС позволяет проводить измерения навигационных и геофизических  параметров в процессе бурения, «в статике» без циркуляции бурового раствора, вести запись информации при подъеме инструмента.



Измеряемые параметры

  • Зенитный угол
  • Азимутальный угол
  • Положение отклонителя
  • Каротаж сопротивления КС (для ЗТС с электромагнитным каналом связи)
  • Каротаж самопроизвольной поляризации ПС (для ЗТС с электромагнитным каналом связи)
  • Виброкаротаж
  • Температура на забое
  • Обороты вращения генератора
  • Обновление данных с забоя происходит не чаще одного раза в 30 секунд.



Эксплуатационные параметры



Параметры Обозначение ЗТС, ЗТСГ
Номинальный диаметр,мм 90 108 130 172 195
Присоединительные резьбы 3-76 3-88 (3-86) 3-102 3-147 3-171
Длина ЗТ С (ЗТ СГ), мм 3000 (8466)
Длина диамагнитного удлинителя, мм 2500
Интенсивность искривления ствола
скважины, гр/м
1
Материал корпуса ЗТ С (ЗТ СГ)
и переводников диамагнитного удлинителя
Немагнитная сталь аустенитного класса
Материал корпуса диамагнитного
удлинителя
Сплав Д16Т



ЗТС с электромагнитным каналом связи

Конструкция и принцип работы

ЗТС с электромагнитным каналом связи

ЗТС с электромагнитным каналом связи устанавливается над забойным двигателем, состоит из забойной части (прибор электронный, генератор, удлинитель, электрический разделитель) и наземной аппаратуры (антенна, приемное устройство, ПК).

ЗТС с гидравлическим каналом связи включает забойную часть (прибор скважинный, генератор, удлинитель, силовой корпус, пульсатор) и наземную аппаратуру (датчик давления на манифольде, приемное устройство, ПК). В процессе бурения скважинный прибор производит измерения навигационных и геофизических параметров и передает кодированный электрический сигнал, cодержащий полученную информацию в окружающую породу. В случае ЗТС с гидроканалом скважинный прибор производит измерения и с помощью пульсатора формирует импульсы давления, которые распространяются по стволу жидкости в буровом инструменте и принимаются датчиком давления на манифольде.


Сигнал, принятый антенной на поверхности Земли, а в случае гидроканала датчиком давления на манифольде, поступает на приемное устройство, где происходит его усиление, фильтрация и декодирование. Затем информация поступает на компьютер Оператора и сохраняется в памяти в любом удобном для потребителя формате.
Программное обеспечение телесистемы позволяет производить обмен информацией, редактирование, привязку данных измерений к глубине, визуализацию информации на экране монитора в цифровом и графическом виде.

Технические параметры



Параметры Диапазон измерений (погрешность)
Зенитный угол, град. 0…180 (±0,1)
Азимутальный угол, град. 0…359 (± 1)
Отклонитель, град. 0…359 (± 1)
Каротаж сопротивления, Ом/м 0...200
Каротаж ПС, мв 0...120

Виброкаротаж:

Частота, Гц

Амплитуда,g



0...100

0...4

Температура на забое, °С 0...125
Частота вращения генератора, об/мин 400...2500
Максимальное гидростатическое давление, МПа 100
Расход бурового раствора, л/сек 7...60
Максимальная рабочая температура, °С 125
Ресурс генератора до ревизии, час не менее 200
Содержание песка в растворе, % менее 3
Виброустойчивость, g до 12
Ударопрочность, g до 1000

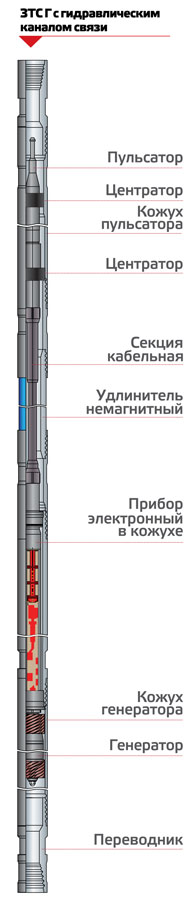

ЗТС Г с гидравлическим каналом связи

ЗТС Г с гидравлическим каналом связи

Особенности и преимущества

  • Унифицированная конструкция позволяет, меняя силовые корпуса, работать во всех диаметрах от 90 до 240 мм.
  • Небольшая длина и гибкость конструкции позволяет проводить скважины с большой интенсивностью искривления ствола (до 1°/м) и снизить прихватоопасность КНБК.
  • Измерение навигационных и геофизических параметров возможно как в процессе бурения, так и в «статике» без циркуляции бурового раствора.
  • Возможно управление форматом измерения и передачи информации с поверхности, без подъема телесистемы из скважины.
  • Измерение и запись информации в «память» при подъеме инструмента.
  • Телесистемы могут работать при гидростатическом давлении до 100 МПа, температуре окружающей среды до 125 °С, в широком диапазоне расходов бурового раствора.
  • Телесистемы могут использоваться при бурении скважин на депрессии с использованием аэрированных буровых растворов, газа, воздуха.
  • Возможно использование гидроканала для передачи информации, для чего достаточно провести небольшую доработку пульсатора любой из использующихся в настоящее время телеметрических систем.



Комплект поставки



Наименование Кол-во, шт. Наименование Кол-во, шт.
Разделитель электрический
(в сборе)
1 ПК 1
Удлинитель диамагнитный 2 Принтер 1
Генератор 2 Мегомметр 1
Кожух генератора 1 Мультиметр 1
Пульсатор (для ЗТ С с гидравлическим
каналом связи)
2 УСО 1
Прибор электронный 2 Буссоль 1
Кожух защитный (в сборе) 2 Квадрант 1
Инклинометр 2 Тестер 1
Катушка с полевым проводом 1 Программное обеспечение 1
Антенна 1 Переговорное устройство 1
Устройство для проверки телесистемы в сборе 1 Блок питания с эквивалентом нагрузки 1
Датчик давления на манифольде (для ЗТСГ с гидравлическим каналом связи) 2 ЗИП (комплект) 1
