ШТУЦЕР ДИСКРЕТНЫЙ ФЛАНЦЕВЫЙ ШДФ-10М

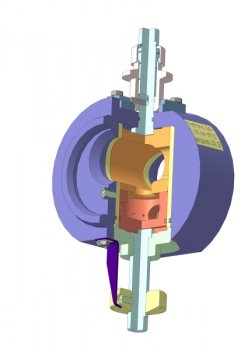

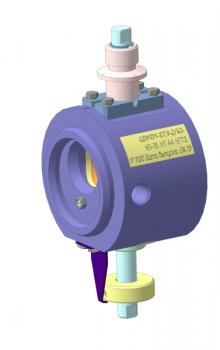

 3D модель ШДФ-10М (штуцер в сборе)               3D модель ШДФ-10М (штуцер в разрезе)



Штуцер дискретный регулируемый фланцевый ШДФ-10М  предназначен для регулирования расхода жидкости при нефтедобыче и обеспечивает дискретное регулирование для следующих возможных режимов работы скважины:

  • вывод нефтяной скважины на рабочий режим без прекращения подачи жидкости в линию скважинным штанговым насосом (СШН) или электроциркуляционной насосной установ¬кой (УЭЦН);
  • установление требуемого эксплуатационного режима работы скважины;
  • проведение замеров для определения содержания газа в жидкости нефтяной скважины (определение газового фактора);
  • установление необходимого расхода (по перепаду давления) при закачке жидкости в пласт в системе ПНД.

Нефтегазовое оборудование. Штуцер дискретный ШДФ. Фонтанная арматура.

Рис. 1 Общий вид штуцера ШДФ 10М

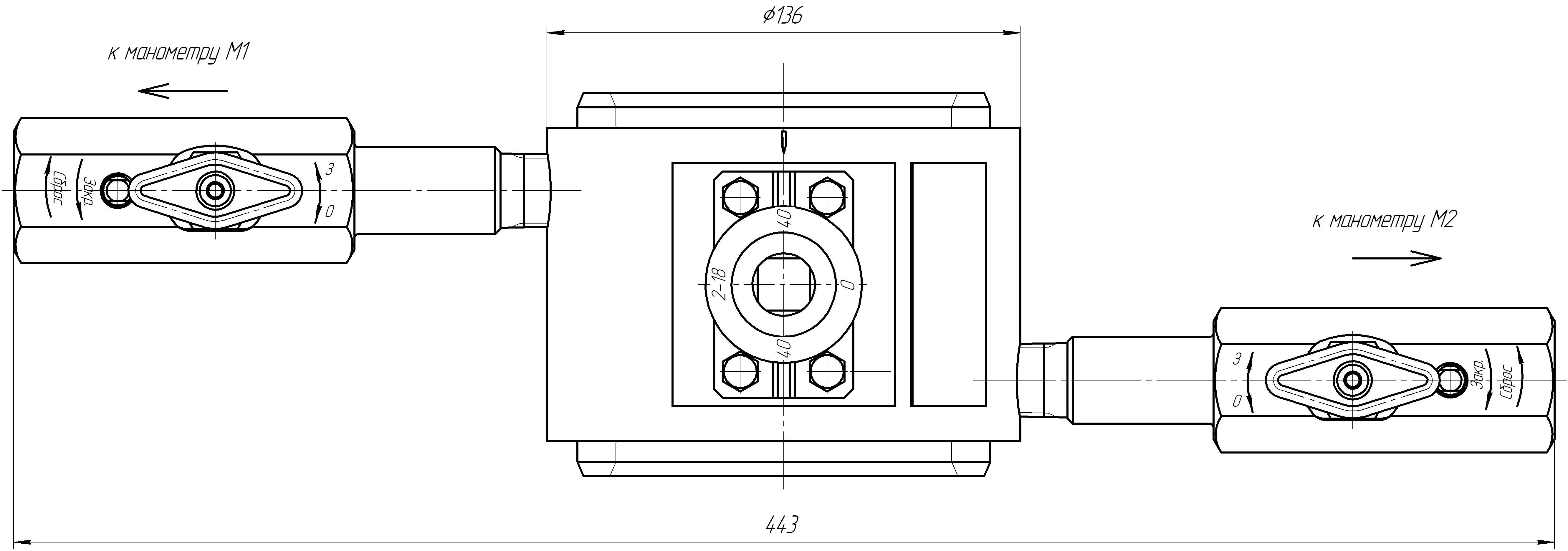

Рис. 2 Вид штуцера ШДФ 10М со стороны лимба переключения режимов работы штуцера

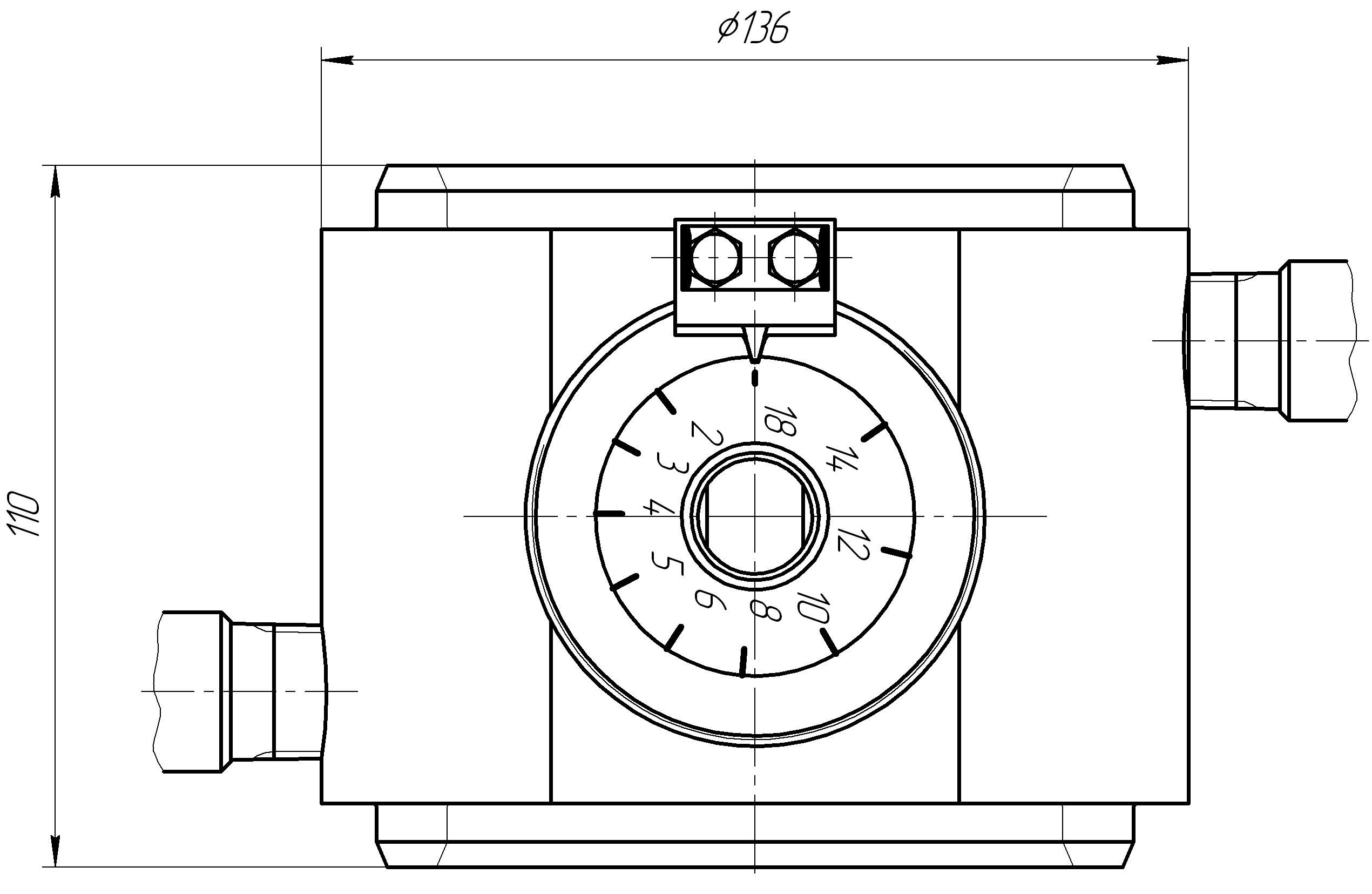

Рис. 3 Вид штуцера ШДФ 10М со стороны лимба дискретного регулирования режимов работы штуцера



Штуцер устанавливается в фонтанной арматуре за линейной задвижкой.
ШДФ 10 предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69.

Наша компания специализируется на производстве широкого спектра нефтепромыслового оборудования.
Многие годы мы поставляем высокачественную фонтанную арматуру ведущим российским и зарубежным компаниям.

             Звоните нам по телефонам:                                     Нефтегазовое оборудование. Штуцер дискретный Ш Д Ф
             8(831)295-50-58, 8(831)293-41-30.
             Пишите:
             е-mail: opk1@opk.nnov.ru

























Технические данные дискретного штуцера ШДФ-10М



Наименование параметра

Норма параметра

Рабочая среда

Нефть и вода

Рабочее давление, МПа

21

Условный размер проходного отверстия регулируемого органа, мм

0; 2; 3; 4; 5; 6; 8; 10; 12; 14; 18; 40

Управление штуцером

Ручное

Рабочая температура окружающей среды

От -60°С до +45°С

Регулируемый орган

Два золотниковых цилиндра

Габаритные размеры, без учёта выводов для манометров, мм

273,0х136х110

Масса, не более, кг

11,0





Типоразмерный ряд штуцера ШДФ-10М



Обозначение

Уплотняемый диаметр

Dср, мм

Два отв. Rс 1/2"

для манометров

Масса, кг

ШДФ10-89,5-М

89,5

Есть

10,04

ШДФ10-90-М

90

Есть

10,04

ШДФ10-90,6-М

90,6

Есть

10,06

ШДФ10-95-М

95

Есть

10,07

ШДФ10-107,9-М

107,9

Есть

10,13

ШДФ10-89,5

89,5

Нет

10,24

ШДФ10-90

90

Нет

10,24

ШДФ10-90,6

90,6

Нет

10,25

ШДФ10-107,9

107,9

Нет

10,33
