КЛАПАН ОБРАТНЫЙ

Клапан обратный шаровый. 3D - графика. Фонтанная арматура.  Клапан обратный тарельчатый. Схема. Фонтанная арматура.






Обратные клапаны предназначены для установки в линии затрубного пространства фонтанной арматуры нефтяных и газовых скважин, для сброса избыточного давления из затрубья в рабочее пространство. Постоянное омывание запорного органа жидкой проводимой средой с положительными температурами обеспечивает надежную работу клапанов при отрицательных температурах окружающей среды.

Рабочие органы клапанов изготовлены из нержавеющих сталей с повышенной твердостью для предотвращения обратного перепуска среды и долговечной работы. Изготавливаются в двух исполнениях: шаровые и тарельчатые.




Технические характеристики обратного клапана



Рабочая среда Продукция нефтяных и газовых скважин
Климатическое исполнение по ГОСТ 15150–69 УХЛ (ХЛ)
Рабочий диапазон температур окружающей среды, С от -60 до +40
Температура рабочей среды, не более +120°С

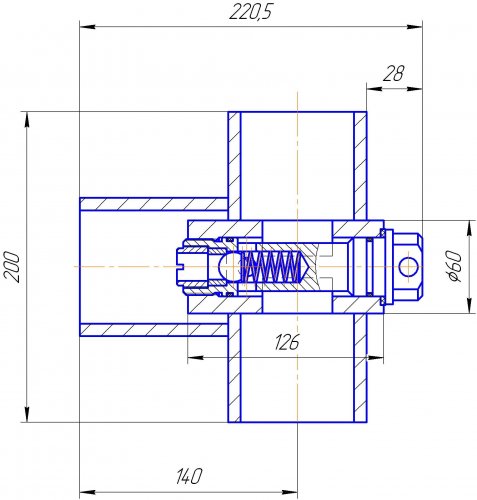

Клапан обратный Н05.355. Чертеж Фонтанная арматура.  Обуховская промышленная компания.



Рис. 1  Клапан обратный Н05.355 с корпусом под приварку для труб (чертеж)





Исполнение



 Обратные клапана типа НО с корпусом под приварку для труб  Ø89 и Ø114



Обозначение Максимальное
 рабочее давление,
 МПа
Давление срабатывания,
МПа
Присоединительные размеры, мм Примечание
Н05.355 21 0,1…0,11 Ø114 под приварку по ГОСТ 16037–80
Н05.355-01 Ø89
Н05.355-02 Ø89
Н05.355-03 Ø114
Н06.046 35 0,4…0,5 Ø114
Н06.046-01 Ø89
Н06.047 21 0,5…0,6 Ø114
Н06.047-01 Ø89
Н06.048 21 0,3…1,0 Ø114; Ø89 Регулируемый
 диапазон
настройки

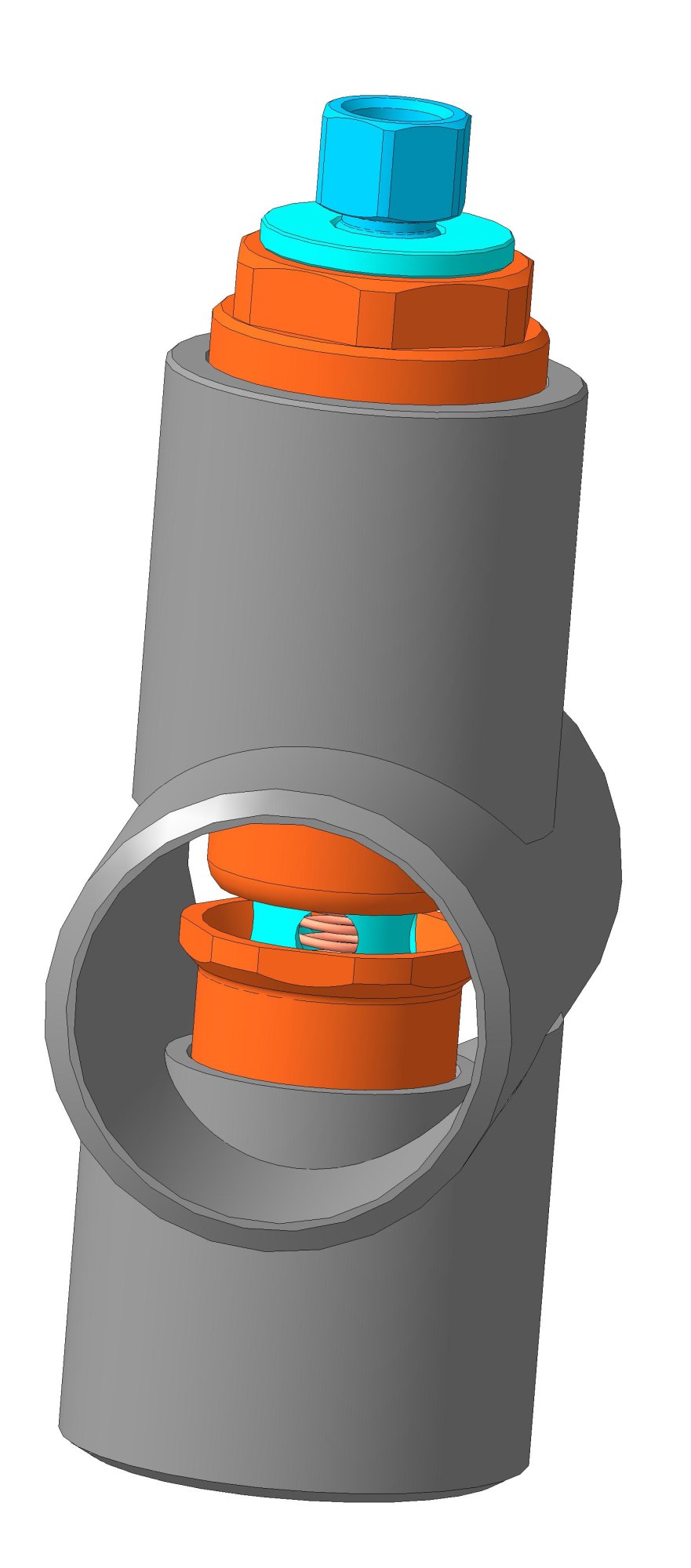

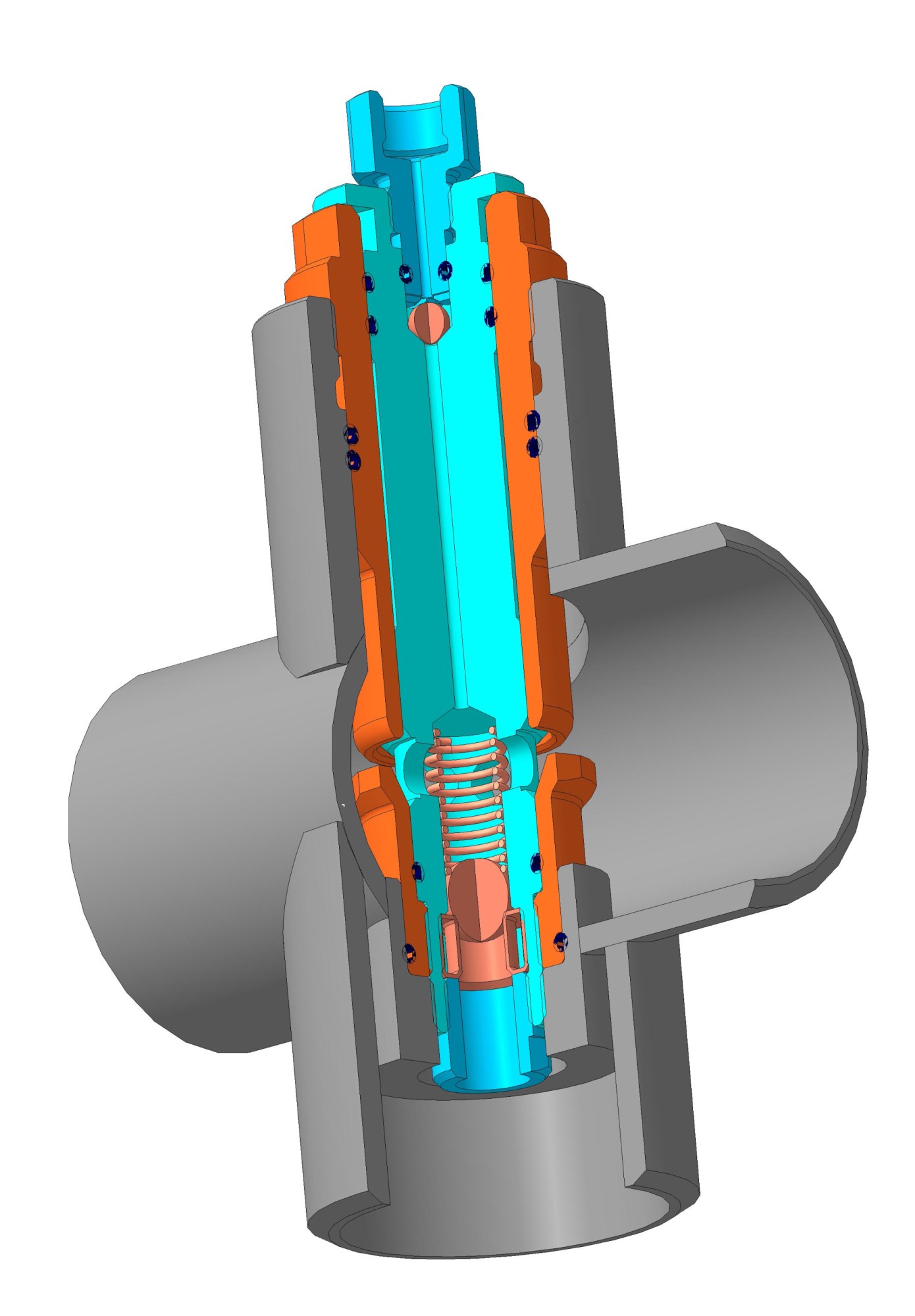

Клапан обратный Н06.047. В сборе. 3D макет. Обуховская промышленная компания                       Клапан обратный Н06.047. В разрезе. 3D макет. Фонтанная арматура. Обуховская промышленная компания



Рис. 2 Клапан обратный Н06.047 в сборе и в разрезе (3D макет)




Межфланцевые обратные клапана типа КО



Обозначение Максимальное
 рабочее давление,
 МПа
Условный размер трубопровода, мм Давление срабатывания,
 МПа
Эффективный проход, мм Средний диаметр уплотнительного кольца, мм
КО 2-65 21 65 При смене направления потока 40 89,5; 90; 90,6; 107,9
КО 3-65 0,1…0,11 89,5; 90; 90,6
КО 4-65 При смене направления потока 89,5; 90; 90,6; 107,9
КО 5-65 0,2…0,3 15

90

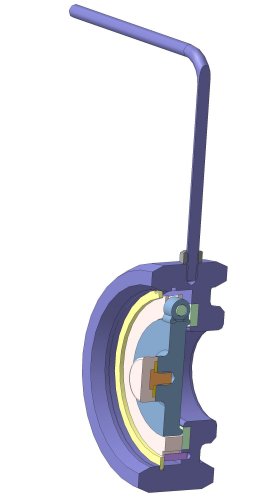

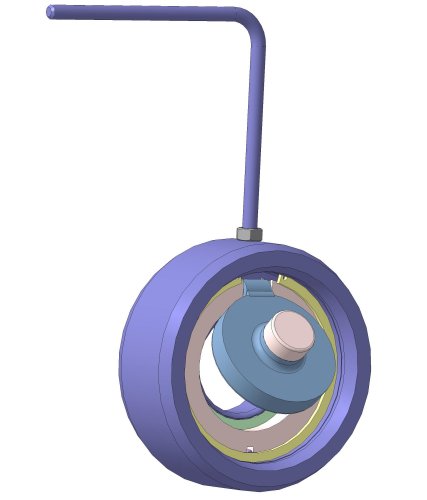

  Клапан обратный КО 2-65. В сборе. 3D макет. Фонтанная арматура. Обуховская промышленная компания    Клапан обратный КО 2-65. В разрезе. 3D макет. Фонтанная арматура. Обуховская промышленная компания



Рис. 3 Клапан обратный КО 2-65 в сборе и в разрезе (3D макет)
