Фонтанная устьевая арматура

Штуцер дискретный регулируемый фланцевый



Штуцер дискретный регулируемый фланцевый предназначен для регулировки расходов жидкости при добыче углеводородов. Штуцер поддерживает дискретное значение ниже перечисленных режимов работы устья:

• поддержание рабочего режима нефтяной скважины, без прекращения добычи;
• установка заданного давления в скважине;
• контроль расхода жидкости.
Устанавливается на фонтанной елке после задвижки (см. схему ниже)

Штуцер дискретный регулируемый фланцевый



Сопрягающие элементы и монтажные поверхности штуцера ШДФ-9М выполняются в двух вариантах:
1. Для фланцев ГОСТ 28919-91
2. Для резьбы ГОСТ 633-80
3. РД 26-16-40-89 (добавить)
Штуцер может эксплуатироваться в условиях УХЛ категории 1 по ГОСТ 15150-69

Модификации:

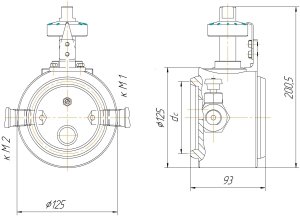

Штуцер дискретный ШДФ-9Мф

Штуцер дискретный ШДФ. Фонтанная арматура Штуцер дискретный ШДФ. Фонтанная арматура

 Предназначен для регулировки расходов жидкости при добыче углеводородов. Штуцер поддерживает дискретное значение ниже перечисленных режимов работы устья:

  • поддержание рабочего режима нефтяной скважины, без прекращения добычи;
  • установка заданного давления в скважине;
  • контроль расхода жидкости.

Сопрягающие элементы и монтажные поверхности штуцера ШДФ-9М выполняются в двух вариантах:

  1. Для фланцев ГОСТ 28919-91
  2. Для резьбы ГОСТ 633-80

 Штуцер может эксплуатироваться в условиях УХЛ категории 1 по ГОСТ 15150-69



Технические данные штуцера дискретного ШДФ-9М



Параметр

Значение

Примечание

Монтаж

ГОСТ 28919-91, РД 26-16-40-89, ГОСТ 633-80

-

Рабочие жидкости

Вода, нефть

-

Давление, МПа

21

-

Условный регулирующий размер, мм

0,2; 2,5; 3, 4, 5, 6, 8, 10, 12, 18

Диаметры могут быть изменены по желанию клиента.

Управление

Вручную

Установка телеуправления возможна.

Температура внешней среды

От - 60оС до +40оС

-

Регулирующий механизм

Золотниковый цилиндр

-

Материал цилиндра

Сталь 40ХН, (хром)

Допустима замена на сталь 38ХМЮА (азотированная)

Габариты, мм

220,0х125,0х100,0

-

Масса (меньше, чем), кг

8,0

Без упаковки и крепления

Вероятность поставки манометра без перекрытия потока

Да*

* При трехходовом вентиле




Герметичность ШДФ-9М  обеспечена конструкцией штyцера отшлифованного и пригнанного по золотнику седла, что увеличивает износоустойчивость и длительный срок работы по герметичности. Течение жидкостей в трубопроводе гарантирует постоянный нажим на торец седла, что позволяет дольше сохранять герметичность.



Виды ШДФ-9М

Обозначение

Оптимальный диаметр

уплотнительного кольца, D мм

ШДФ-9.001.000

89,5

ШДФ-9.002.000

90,0

ШДФ-9.003.000

90,6

ШДФ-9.004.000

101,6

ШДФ-9.005.000

107,9



Штуцер дискретный ШДФ-10М



 Штуцер дискретный ШДФ-10М            Штуцер дискретный ШДФ-10М. Патент.



Исполнения ШДФ-10М отличает от исполнений ШДФ-9М и ШДР-9М увеличенный диапазон регулирования и условный проходной диаметр:
Диапазон регулирования ШДР-9М (ШДФ-9М) – 0…18 мм.
Диапазон регулирования ШДФ-10М – 0…34 мм.
Штуцер ШДФ-10М имеет полнопроходное (сквозное) отверстие ф34 мм., позволяющее применять данный штуцер в случае высоких расходов регулируемых объемов жидкости.

Технические данные дискретного штуцера ШДФ-10М



Наименование параметра

Норма параметра

Рабочая среда

Нефть и вода

Рабочее давление, МПа

21

Условный размер проходного отверстия регулируемого органа, мм

0; 2; 3; 4; 5; 6; 8; 10; 12; 14; 34;

Управление штуцером

Ручное

Рабочая температура окружающей среды

От -60°С до +45°С

Регулируемый орган

Два золотниковых цилиндра

Габаритные размеры, без учёта выводов для манометров, мм

234,0х136х115

Масса, не более, кг

18,0



Штуцер дискретный ШДР-9М







 Исполнение ШДР-9М отличает от исполнения ШДФ-9М большее количество позиций регулирования и наличие в базовом комплекте поставки трехходового вентиля для установки манометров под определения разности давлений на входе и выходе из штуцера. Из-за расширенних функциональных возможностей штуцер ШДР-9М по сравнению со штуцером ШДФ-9М имеет большие габаритные размеры и вес.

Технические данные штуцера дискретного регулируемого



Наименование параметра

Норма параметра

Рабочая среда

Нефть и вода

Рабочее давление, МПа

21

Условный размер проходного отверстия регулируемого органа, мм

0; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18;

Управление штуцером

Ручное

Рабочая температура окружающей среды

От -60°С до +45°С

Регулируемый орган

Золотниковый цилиндр

Габаритные размеры, без учёта выводов для манометров, мм

234,0х136х115

Масса, не более, кг

24,0
